Dioda

01Dioda

• Elektronická součástka, která usměrňuje proud (AC→DC).
• Bez téhle součástky by většina elektrických obvodů nefungovala.
• Společně s transformátorem a kondenzátorem tvoří jednu velkou souhru.
• Dioda má 2 vývody, Anoda (+) a Katoda (-).
• U diody, stejně jako u každé polovodičové součástky je základ PN přechod.

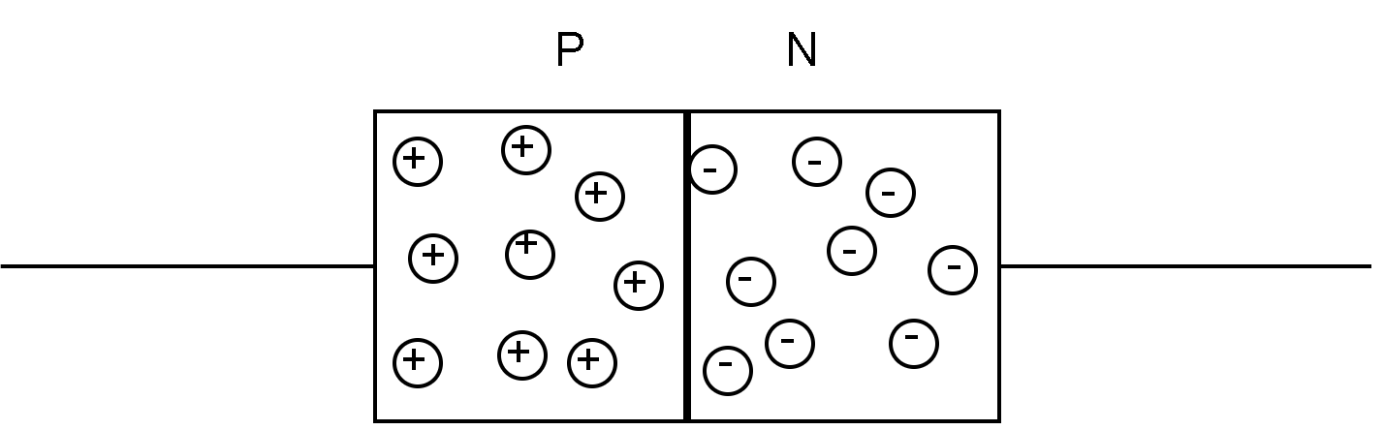

02PN přechod

• PN přechod je tvořen z 2 polovodičů.
• Polovodiče typu P, který má přebytek děr, tudíž kladné náboje. (P – Positive)
• Polovodiče typu N, který má přebytek elektronů, tudíž záporné náboje. (N – Negative)

03Druhy diod

• Usměrňovací dioda – Nejběžnější, základní prvek propouštějící proud jen jedním směrem.
• Zenerova dioda – Napěťový stabilizér
• LED dioda – Světelný zdroj
• Fotodioda – Reaguje na dopadající světlo.
• Schottkyho dioda – Vyznačuje se rychlostí a nízkým úbytkem napětí.
• Varikap – Dioda využívající proměnnou kapacitu.
• Další: Laserová, PIN, solární, trubicové, rtuťové, Tunnelové, Gunnovy, Shockleyho, IMPATT, hrotové, plošné, TVS

04Usměrňovací dioda

• Základní součástka, která propouští elektrický proud jen jedním směrem.
• Zapojení čtyř diod nám tvoří tzv. usměrňovací můstek neboli Graetzův můstek.
• Dioda, která je ideální, by měla v propustném směru vést proud bez úbytku napětí, a naopak by neměla žádný proud propustit.

05Usměrňovací/Graetzův můstek

• Když zapojíme 4 usměrňovací dioda dohromady, vznikne usměrňovací můstek neboli Graetzův můstek.

06Zenerova dioda

• Udržuje konstantní napětí – stabilizaci.
• Používáme ho jen v závěrném směru.
• V propustném směru se chová jako usměrňovací dioda.
• V závěrném směru dojde k vratnému přechodu – proud vzroste a napětí na diodě je téměř neměnné.
• Průchodem proudu se dioda zahřívá a nesmí dojít k překročení maximálního proudu (Izmax).

07LED dioda

• LED – Light Emitting Diode (svítící blikajíí dioda).
• Dioda, která svítí, když do ní jde elektrická energie.
• Funguje na principu elektroluminiscence, mění elektrický proud hned na světlo.

08Fotodioda

• Speciální dioda s čočkou a otevřeným pouzdrem, která soustřeďuje dopadající světlo na PN přechod.
• Fotodioda je opak LED diody, místo toho, aby dioda převáděla elektrickou energii na světlo, tak mění dopadané světlo na elektrický signál.

09Schottkyho dioda

10Varikap
